برد جک پارکینگ

برد جک پارکینگ، یک مدار فرمان الکترونیکی است که به عنوان واحد کنترل مرکزی در سیستم های درب اتوماتیک پارکینگ عمل می کند که کار کنترل  و هماهنگی و عملکرد تمام قطعات و اکسسوری های جک پارکینگی را بر عهده دارد.  این قطعه وظیفه دریافت سیگنال ها از تجهیزات ورودی مانند ریموت کنترل را بر عهده دارد. سپس با پردازش این دستورها، فرمان های دقیق و لازم برای حرکت موتورهای الکتریکی جک ها را صادر می نماید.  از این بردها در پارکینگ های خانگی و مجتمع های مسکونی بزرگ استفاده می شود. همچنین، ورودی اداره ها و کارخانه ها نیز به این قطعه نیاز دارند. کار برد جک پارکینگ فقط باز و بسته کردن ساده درب نیست این قطعه زمانبندی حرکت لنگه ها را تنظیم می کند تا هنگام باز و بسته شدن به هم برخورد نکنند. همچنین می تواند سرعت جک ها را در انتهای مسیر کم کند تا درب محکم به هم کوبیده نشود. بنابراین، انتخاب یک برد فرمان، روی کارکرد درست و عمر کل سیستم درب شما تاثیر دارد. برای خرید برد جک پارکینگ مناسب، ابتدا باید نیاز سیستم و نوع موتور را مشخص کنید. مهم ترین نکته، تطابق ولتاژ کاری برد با موتورهای جک شماست.

اجزای اصلی برد کنترل جک پارکینگ

یک برد کنترل الکترونیکی پیشرفته از مجموعه مدارهای مختلفی تشکیل شده است که هر کدام وظیفه مشخصی بر عهده دارند. این قطعه، در واقع یک سیستم پیچیده و هماهنگ از بخش های الکترونیکی متفاوت است که با هم کار می کنند. عملکرد صحیح و بدون نقص کل سیستم، به همکاری دقیق و بی وقفه این اجزای داخلی با یکدیگر وابسته است.

منبع تغذیه

منبع تغذیه، بخش اصلی در برد جک پارکینگ است و انرژی لازم را تامین می کند. این بخش، برق ۲۲۰ ولت شهری را دریافت کرده و آن را به ولتاژهای پایین تر تبدیل می کند. این ولتاژها معمولا ۲۴ یا ۱۲ ولت DC هستند. این ولتاژ تبدیل شده برای تغذیه پردازنده، گیرنده ریموت و بقیه قطعات الکترونیکی استفاده می شود. کیفیت ترانسفورماتور و مدارهای رگولاتور در این بخش، روی پایداری و عمر کل برد اثر مستقیم دارد. یک منبع تغذیه ضعیف باعث هنگ کردن برد یا آسیب دیدن قطعات حساس می شود.

مدار رله ها

پردازنده برد با سیگنال های الکتریکی بسیار ضعیفی کار می کند. از طرف دیگر، موتورهای جک برای حرکت به برق بسیار قوی نیاز دارند. مدار رله ها این فاصله را پر می کند. رله ها دستور را از پردازنده می گیرند و مسیر برق پرقدرت ۲۲۰ ولت را برای موتورها باز و بسته می کنند. عمر مفید برد جک پارکینگ شما تا حد زیادی به دوام و کیفیت همین رله ها بستگی دارد.

ترمینال های ورودی/خروجی

ترمینال های ورودی و خروجی، پل ارتباطی برد جک پارکینگ و سایر تجهیزات هستند. این ترمینال ها به صورت کانکتورهای پیچی روی برد قرار دارند. از طریق آنها سیم های موتور، چشمی فتوسل، فلاشر و قفل برقی متصل می شوند. طراحی خوب و واضح این ترمینال ها با برچسب های راهنما، کار نصب را برای تکنسین ها ساده تر می کند. این طراحی از بروز اشتباهات احتمالی در نصب هم جلوگیری می کند.

مدار ریموت کنترل (گیرنده)

این مدار، سیگنال های فرستاده شده از ریموت کنترل را دریافت می کند. بخش اصلی آن یک ماژول گیرنده رادیویی (RF) است. این ماژول سیگنال را گرفته و آن را رمزگشایی می کند. در نتیجه، اطلاعات به صورت داده دیجیتال برای پردازنده فرستاده می شود. فرکانس کاری این گیرنده و نوع کدینگ آن امنیت سیستم را مشخص می کند. یک گیرنده با کیفیت در محیط های پر از نویز هم کارایی خوبی دارد و می تواند سیگنال را از فاصله دورتری دریافت کند.

مدار حفاظت (فیوز و محافظ)

این مدار از برد جک پارکینگ در برابر خطرات الکتریکی و نوسانات ناگهانی برق حفاظت می کند. مدار حفاظت شامل یک یا چند فیوز برای محافظت در برابر اتصال کوتاه و جریان کشی بیش از حد است. علاوه بر فیوز، در بردهای پیشرفته تر از قطعه ای به نام وریستور (VDR) برای محافظت در برابر ولتاژهای بالا و ناگهانی (صاعقه یا نوسانات شدید) استفاده می شود.

برد فرمان و پردازنده مرکزی

تمام تنظیمات مربوط به کارکرد درب، در حافظه پردازنده مرکزی ذخیره می شود. مواردی مانند زمان باز و بسته شدن یا سرعت حرکت لنگه ها در این بخش قرار دارد. این قطعه که یک میکروکنترلر است، اطلاعات را از ورودی های مختلف مثل ریموت و سنسورها می خواند. سپس با توجه به تنظیمات ذخیره شده، اطلاعات را تحلیل کرده و تصمیم لازم را می گیرد. در نتیجه، فرمان نهایی برای حرکت موتورها به رله ها صادر می شود. به همین خاطر، کیفیت و دقت عملکرد کل برد جک پارکینگ، به این پردازنده وابسته است.

عوامل موثر بر قیمت برد جک پارکینگ

کیفیت و تکنولوژی ساخت

کیفیت قطعات الکترونیکی و تکنولوژی مونتاژ، از دلایل اصلی تفاوت قیمت برد جک پارکینگ است. در ساخت بعضی بردها از مقاومت ها، خازن ها و آی سی های باکیفیت استفاده می شود. این بردها عمر طولانی تری نسبت به بقیه دارند. تکنولوژی مونتاژ SMD به جای قطعات DIP، نویز را کم کرده و دقت را بالا می برد. همچنین باعث کوچک تر شدن ابعاد برد می شود. وجود لایه های محافظ روی برد برای جلوگیری از نفوذ رطوبت و گرد و غبار، نشانه کیفیت بالای ساخت است.

قابلیت های برد

قابلیت ها و امکانات نرم افزاری، نقش مهمی در قیمت برد جک پارکینگ دارند. این ویژگی ها یک برد را از بقیه متمایز می کنند. بردهای ساده فقط درب را باز و بسته کرده و به تعداد محدودی ریموت کد می گیرند. اما مدل های پیشرفته ویژگی هایی مثل تنظیم سرعت دوم و ترمزگیری دقیق دارند. قابلیت فست کلوز و اتصال به قفل برقی نیز در این بردها وجود دارد. کددهی به تعداد بالای ریموت و نمایشگر دیجیتال برای تنظیمات آسان از دیگر امکانات است. هرچه این قابلیت ها بیشتر و پیشرفته تر باشد، قیمت نهایی برد هم بالاتر می رود.

اهمیت مدار جک پارکینگ در سیستم جک پارکینگ

مرکز فرمان سیستم درب اتوماتیک، برد جک پارکینگ است. تمام فرآیندهای کنترلی و تصمیم گیری ها در این قطعه الکترونیکی انجام می شود. موتورهای قدرتمند جک ها بدون دریافت دستور از این مدار، کاملا بی حرکت هستند. این برد، سیگنال ریموت کنترل شما را دریافت می کند.

سپس آن را به یک فرمان اجرایی برای موتورها تبدیل می کند. علاوه بر این، برد جک پارکینگ نقش بسیار مهمی در تامین ایمنی سیستم دارد. با اتصال به چشمی های ایمنی، در صورت وجود مانع، فرمان توقف را صادر می کند. این قابلیت از بروز هرگونه حادثه و خسارت جلوگیری می نماید.

تنظیماتی مانند زمان بسته شدن خودکار درب نیز توسط همین مدار مدیریت می شود. عملکرد روان و دقیق کل مجموعه به سلامت و کیفیت این قطعه وابسته است. یک برد بی کیفیت می تواند باعث ناهماهنگی در حرکت لنگه ها یا آسیب به موتورها شود.

انواع مدار جک پارکینگ

باید بسیار توجه نماییم که در انتخاب مدل مناسب مدار جک پارکینگ ،کاربری هر مدل با نمونه دیگر متفاوت است و به غیر از ولتاژ ورودی و خروجی برای انواع بازویی ها باید به نوع میکروسوئیچ و یا ریلی بودن یا پروانه ای نیز توجه نمود.حذف هر گونه آیتم محافظتی از جک از جمله میکروسوئیچ می تواند آسیب به موتور وارد نماید.

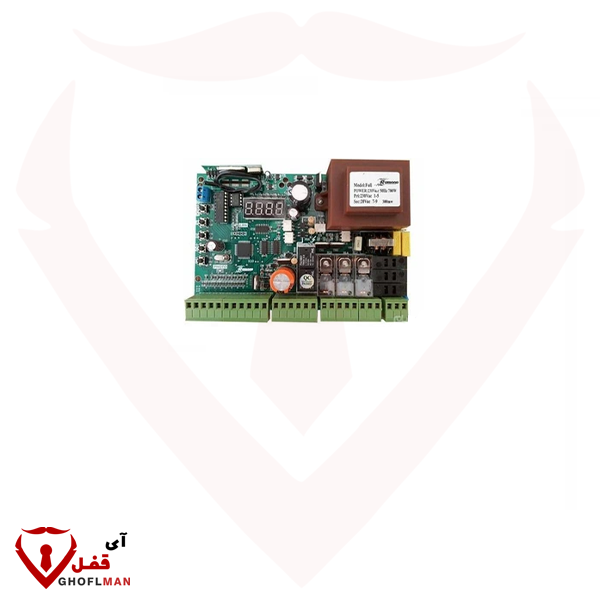

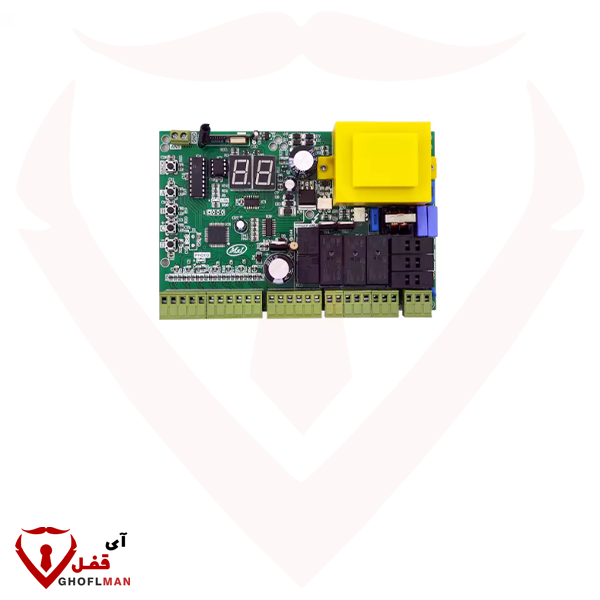

• برد فرمان 220 ولت
• برد فرمان 24 ولت
• برد فرمان 12 ولت

انواع مدار جک ریلی

باید توجه نمود که فصل مشترک مدار جک دولنگه و تک لنگه تمام تنظیمات و اکسسوری ها می باشد که در هر دو مشترک است و فقط در انواع مدل جک ریلی یک خروجی برای موتور قرار دارد و همچنین جهت تنظیمات انتهایی و ابتدایی ورودی میکروسوئیچ نیز قرار دارد.مدار کنترل جک ریلی پارکینگ بر اساس نوع عملکرد به دو دسته کلی تقسیم می‌شوند:

• مدار فرمان میکروسوییچ (آهنربایی و یا مکانیکی)

در این نوع مدار کنترل جک ریلی، عملکرد موتور برای شناسایی ابتدای مسیر و انتهای مسیر وجود میکروسوئیچ بر روی موتور و قسمت ثابت بر روی ریل فلزی می باشد.این کار سبب می گردد موتور با حرکت بیشتر از ریل خارج نشود و درب کامل از چهارچوب خارج شود و با استفاده از میکروسوئیچ‌ها کنترل می‌شود البته دقت ترمزگیری در ابتدا و انتهای مسیر نیز دقیق انجام می شود.

• مدار جک ریلی تایم دار

همان طور که توضیح داده شد مدارها بر اساس زمان کارکرد موتور و یا استفاده از میکروسوئیچ و انکودر کنترل می شوند.
