محاسبه نیروی جک کابینت
در محاسبه نیروی جک کابینت، فشار گاز نیتروژن موجود در سیلندر استوانهای، عاملی اساسی است. با ترکیب میلههایی با قطرهای مختلف و سیلندری با حجم مناسب، میتوان ضمن بهدست آوردن نیروی مطلوب، به شکلبندیهای متنوعی از جکهای کابینت رسید. این امر با اعمال تغییراتی در فشار داخلی گاز، تنظیم مجراهای روی پیستون یا افزودن روغن بیشتر امکانپذیر است و به رفع طیف وسیعی از نیازهای مصرفکنندگان کمک میکند.
روش محاسبه نیروی جک کابینت
نیروی جک گازی کابینت (F1) معمولاً در دمای اتاق (حدود 20 درجه سانتیگراد) و در شرایطی که میله حدود 10 میلیمتر فشرده شده است (بدون اثر اصطکاک ناشی از درزبند) توسط نیروسنج دقیق سنجیده میشود. این نیرو، که بهصورت مقدار ثابت (FS) بیان میشود، بهطور معمول در مشخصات فنی هر جک درج میشود. در حین عملکرد دینامیک جک کابینت، نیروی اصطکاکی (FR) نیز پدیدار میشود. این نیرو در خلاف جهت حرکت میله عمل کرده و بسته به شرایط کاری، بین 20 تا 50 نیوتن متغیر است. به همین دلیل، اختلاف بین نیروی بسته شدن (F3) و نیروی باز شدن (F1)، که همان اصطکاک FR است، در نمودارهای مشخصه قابل مشاهده خواهد بود. همچنین اختلاف بین F2 و F1 را بهعنوان پیشروی (Progression) جک کابینت میشناسند.
خرید لولا_خرید سیلندر_خرید دستگیره دیجیتال_خرید قفل آویز_خرید قفل کتابی_خرید قفل حیاطی_خرید قفل موتور_خرید دستگیره خروج اضطراری_خرید مقابل برقی_خرید شفتی_خرید چشمی_آقای قفل
خرید لولا_خرید سیلندر_خرید دستگیره دیجیتال_خرید قفل آویز_خرید قفل کتابی_خرید قفل حیاطی_خرید قفل موتور_خرید دستگیره خروج اضطراری_خرید مقابل برقی_خرید شفتی_خرید چشمی_آقای قفل
اثر دما در محاسبه نیروی جک کابینت
توجه به تأثیر دما در عملکرد جک کابینت بسیار مهم است. با افزایش دما، فشار درون سیلندر بیشتر شده و در نتیجه نیروی جک نیز افزایش مییابد. بهطور تقریبی، نیروی جک کابینت بهازای هر درجه سانتیگراد، حدود 0.36 درصد تغییر میکند. بهعنوان مثال، اگر در دمای 20 درجه سانتیگراد، نیروی جک 100 نیوتن باشد، در دمای 30 درجه سانتیگراد این نیرو به حدود 103 نیوتن میرسد.
فرمول محاسبه نیروی جک کابینت

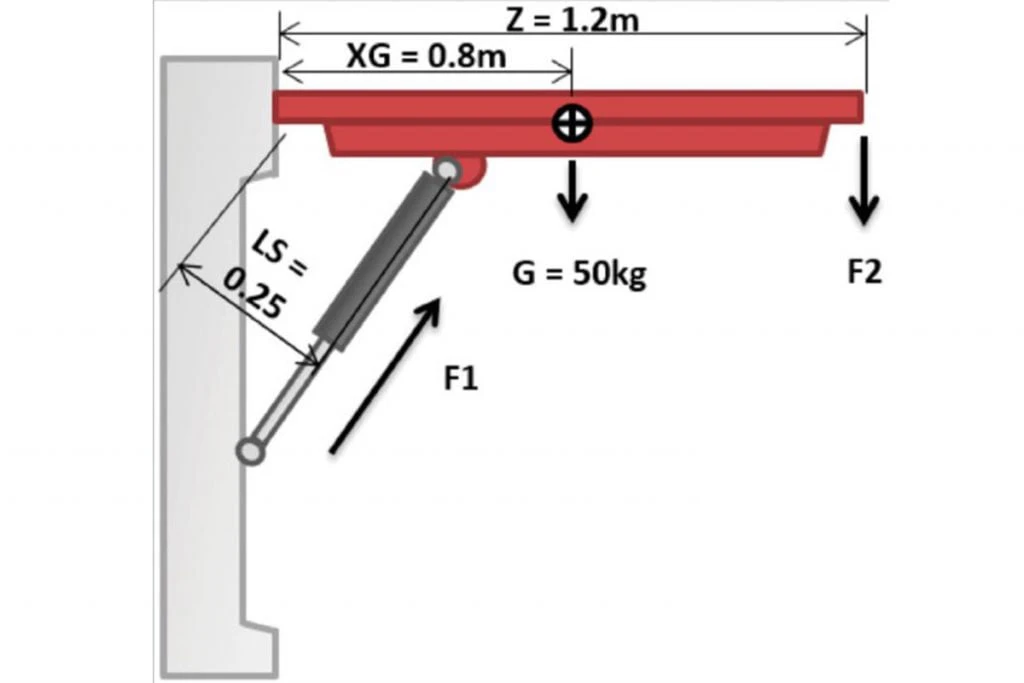

برای محاسبه نیروی جک کابینت متناسب با کاربرد، از فرمول زیر استفاده میشود:
F1={[( M X D) : L] : NM } + (10% ~ 15%)
خرید لولا_خرید سیلندر_خرید دستگیره دیجیتال_خرید قفل آویز_خرید قفل کتابی_خرید قفل حیاطی_خرید قفل موتور_خرید دستگیره خروج اضطراری_خرید مقابل برقی_خرید شفتی_خرید چشمی_آقای قفل
خرید لولا_خرید سیلندر_خرید دستگیره دیجیتال_خرید قفل آویز_خرید قفل کتابی_خرید قفل حیاطی_خرید قفل موتور_خرید دستگیره خروج اضطراری_خرید مقابل برقی_خرید شفتی_خرید چشمی_آقای قفل
توضیحات متغیرها:
F1: نیروی جک کابینت (برحسب کیلوگرم) که باید به نیوتن تبدیل شود (ضرب در 9.81). این نیرو باید وزن شیئی را که جابهجا میشود، جبران کند.
M: وزن شیئی که جک باید آن را بلند کند (کیلوگرم).
D: فاصله افقی بین مرکز ثقل (B) و نقطه دوران (O) به میلیمتر.
B: نقطه اثر وزن شیء (مرکز ثقل).
O: تکیهگاه و نقطه دوران شی متحرک.
L: طول بازوی متحرک جک کابینت به میلیمتر. این مقدار معمولاً برابر با کورس پیستون جک است و نباید بیشتر از آن باشد.
S: نقطه اتصال جک به قسمت ثابت.
C: نقطه اتصال جک به بخش متحرک.
NM: تعداد جکهای نصبشده (1، 2 یا بیشتر).
برای جبران اصطکاک و انحرافات ناشی از موقعیتهای کاری، مقدار بهدستآمده را بین 10 تا 15 درصد افزایش دهید. برای مثال، هنگام نصب جک کابینت سارو روی درب کابینت، نقطه S باید حدود 30 تا 40 میلیمتر از لبه درب فاصله داشته باشد تا عملکرد بهینه و ایمن فراهم شود.
خرید لولا_خرید سیلندر_خرید دستگیره دیجیتال_خرید قفل آویز_خرید قفل کتابی_خرید قفل حیاطی_خرید قفل موتور_خرید دستگیره خروج اضطراری_خرید مقابل برقی_خرید شفتی_خرید چشمی_آقای قفل
خرید لولا_خرید سیلندر_خرید دستگیره دیجیتال_خرید قفل آویز_خرید قفل کتابی_خرید قفل حیاطی_خرید قفل موتور_خرید دستگیره خروج اضطراری_خرید مقابل برقی_خرید شفتی_خرید چشمی_آقای قفل
نکات تکمیلی در محاسبه نیروی جک کابینت
بازرسی و کنترل دورهای: نیروی جک کابینت پس از مدتزمان مشخصی ممکن است بهدلیل کاهش فشار گاز یا اصطکاک داخلی تغییر کند. بررسی و در صورت لزوم تعویض جک کابینت، ایمنی و کارایی را تضمین میکند.
انتخاب درست جک کابینت: با انتخاب جک کابینت متناسب با وزن درب یا پنل و بررسی محل اتصال، میتوانید بهترین عملکرد را در طولانیمدت داشته باشید.
